Что сделано:

Задача клиента
Строительная компания, возводящая промышленное здание, столкнулась с типичной для отрасли ситуацией: на этапе проектирования не были заложены конструктивные решения для установки грузоподъёмного оборудования. На стадии ввода объекта в эксплуатацию заказчик обратился к нам с запросом на техническую экспертизу возможности монтажа крана и последующую реализацию проекта.

Наш подход: от расчётов к реализации
Мы предложили комплексное инженерное решение «под ключ»:
Этап 1. Инженерная экспертиза здания - провели полный расчёт несущих конструкций с учётом дополнительных нагрузок:
Сбор и анализ существующих и прогнозируемых нагрузок на каркас
Создание расчётной модели здания
Проверка стропильных ферм, колонн, фундаментов и грунтов основания по двум группам предельных состояний
Оценка устойчивости и жёсткости конструкций
Формирование расчётно-пояснительной записки с выводами и рекомендациями
Результат расчётов подтвердил техническую возможность установки крана грузоподъёмностью 5 т с креплением консолей к существующим колоннам.

Этап 2. Техническая реализация
Изготовление и монтаж опорных столиков на колонны здания
Изготовление подкрановых балок
Поставка направляющих (рельс) использован (квадрат 50, ст.20)
Монтаж подкрановых балок
Монтаж крановых рельс
На этом этапе выполнен монтаж крановых путей

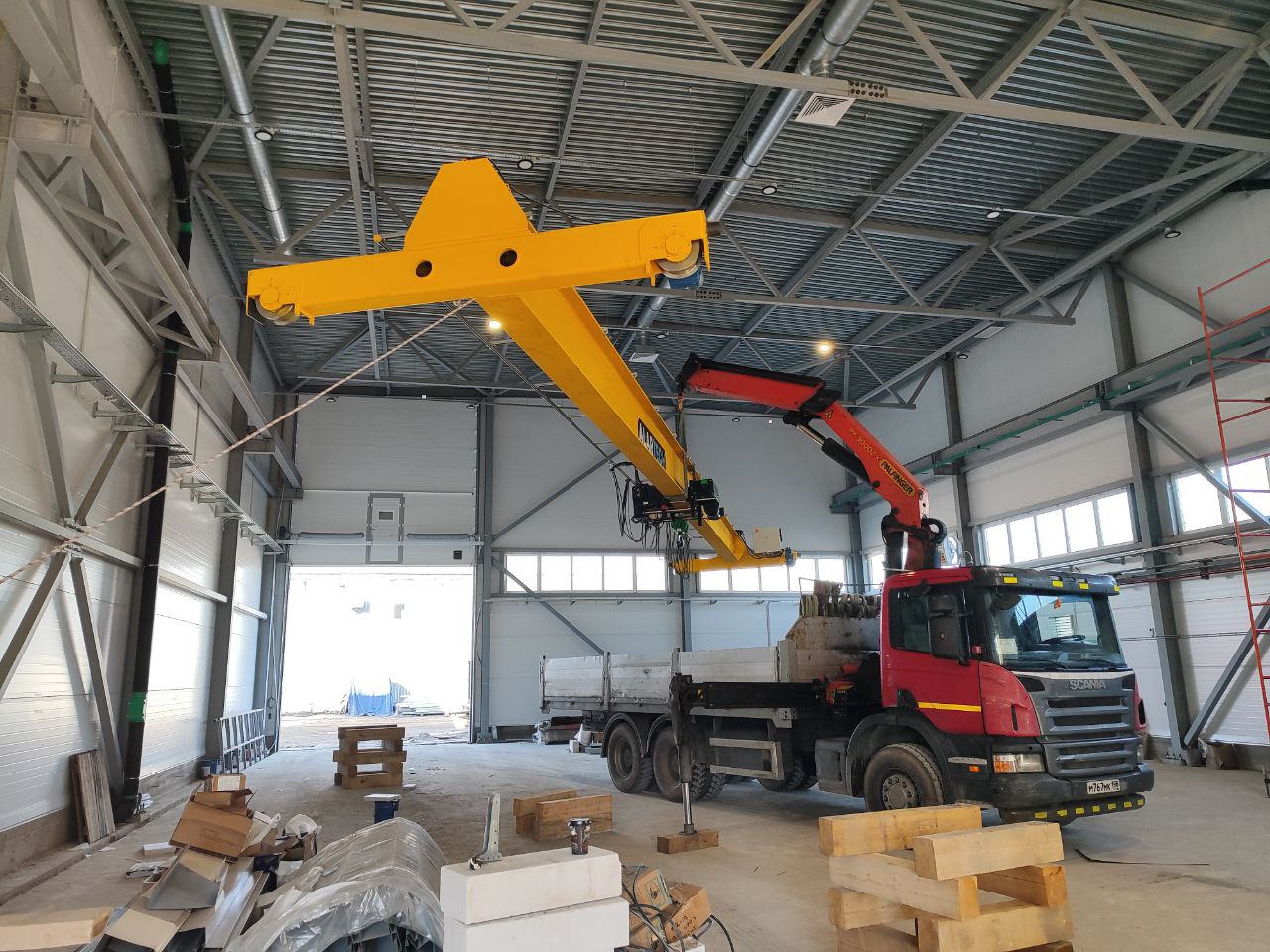

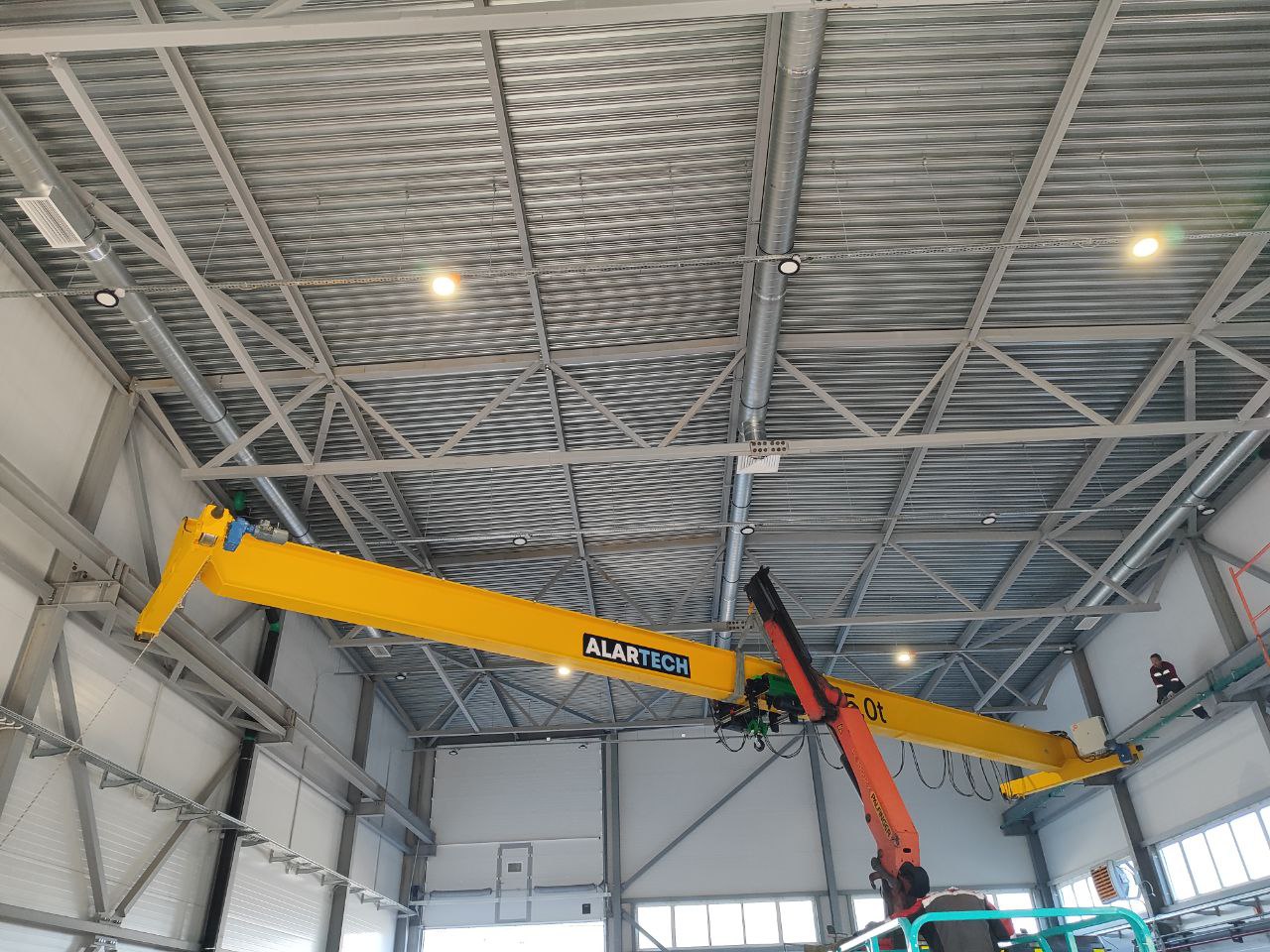

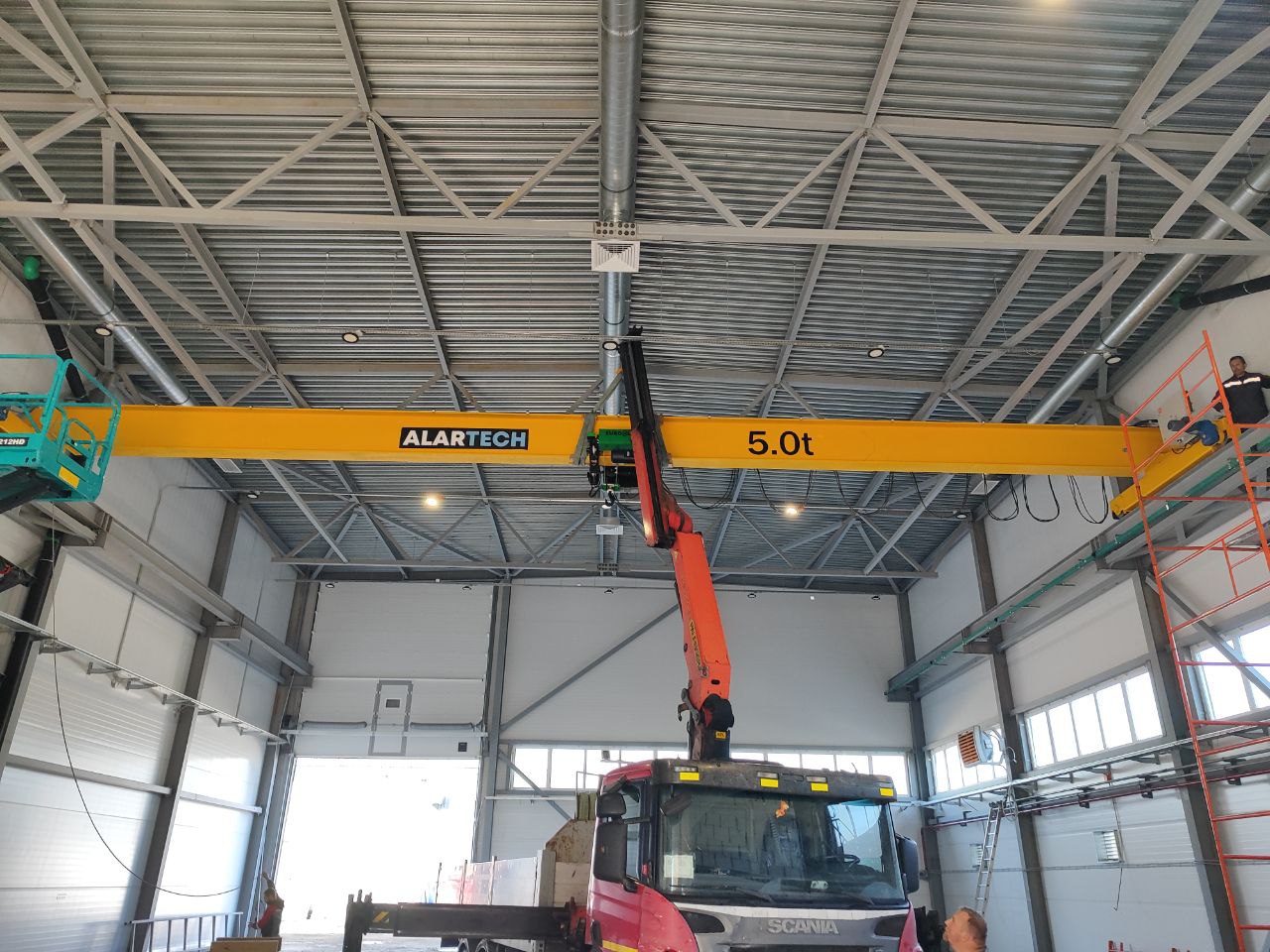

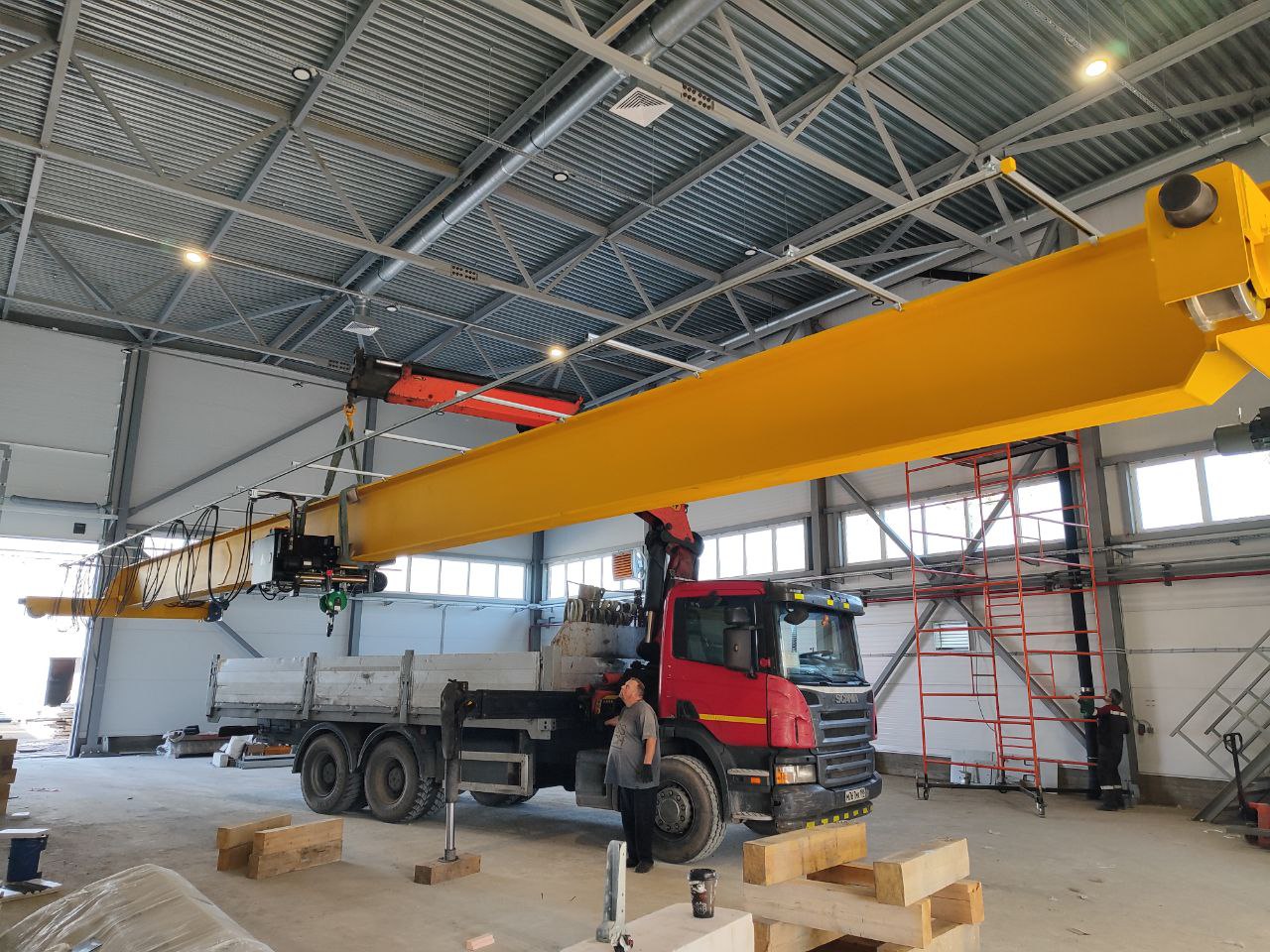

Монтаж кран-балки пролётом 14,5 м
Установка закрытого троллейного шинопровода с вводным устройством
Пуско-наладочные работы и контрольные испытания в присутствии представителя Заказчика

Технические характеристики установленного оборудования
Кран мостовой электрический однобалочный опорный
Грузоподъемность – 5 т;
Высота подъема – 6,784 м;
Пролет – 14,5 м;
Скорость передвижения крана – 0…20,0 м/мин (част. Преобразователь);
Механизм передвижения крана – мотор-редукторы с тормозом;
Управление краном – Радиоуправление Telecrane + резервный подвесной кнопочный пульт;
Тип токоподвода к тали – кабельный токоподвод на С-профиле;
Концевые выключатели на подъем и опускание, механизм передвижения крана и тали;
Комплект звуковой и световой сигнализации;
Температурный режим: -10˚С +40˚С;
Исполнение крана – общепромышленное;
Степень защиты – IP54;
Напряжение крана: 380В; 50 Гц;
Режим работы крана – А4.
Механизм подъема крана:
Таль электрическая канатная передвижная EURO-LIFT УСВ
(с уменьшенной строительной высотой)
Грузоподъемность 5,0 т
Высота подъема 9,0 м
Строительная высота 596 мм
Режим работы М5 по ИСО 4301/1
Исполнение: общепромышленное
Степень защиты IP 54
Полиспаст 4/1
2 Скорости подъема 5.0/0.8 м/мин
Скорость передвижения 20 м/мин (частотно-регулируемая)
Напряжение питания: 380В
- Электронный ограничитель грузоподъемности (тензодатчик)
Закрытый троллейный шинопровод HFP-56/ 50A (Китай) в комплекте с вводным устройством (рубильник)​​​​
